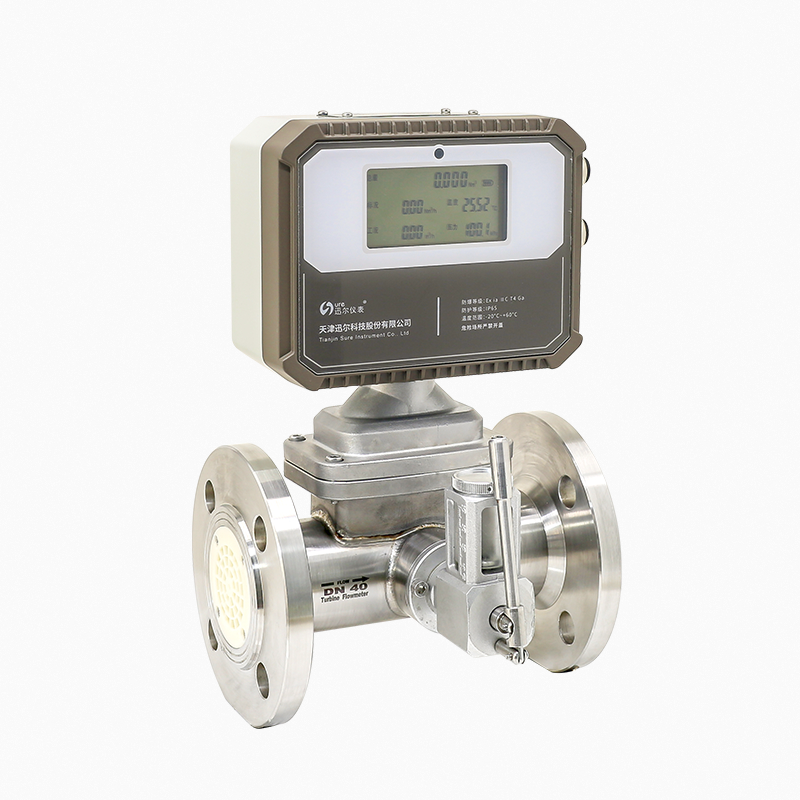

LWQ系列氣體渦輪流量計
適用范圍
產品優勢
? 準確度高，可達 1.0 級，重復性可達 0.15%R；
? 儀表具有本安和隔爆功能，防護等級為 IP65；
? 具有實時數據存儲功能，可防止儀表突然掉電時數據丟失，在停電狀態下，內部數據可長期性保存；
產品概述
LWQ 系列氣體渦輪流量計是一種速度式流量?jī)x表，以動量矩守恒原理為基礎，流體沖擊渦輪葉片使渦輪旋轉，渦輪的旋轉速度隨流量的變化而變化，最終從渦輪的轉數計算出流量值。LWQ 系列氣體渦輪流量計是迅爾公司推出的一款改進型產品，采用的是整流機芯結構。它能自動、準確地檢測被測介質的溫度、壓力和流量值，并能進行溫度、壓力、壓縮因子自動補償。直接顯示標準狀態下（Pb=101.325kPa，Tb=293.15K）的介質體積流量。具有結構簡單、輕巧、準確度高、重復性好的優點，是城市燃?xì)狻⑹?、化工、電力、冶金行業用氣計量的理想產品。
產品特點
? 計量范圍寬，產品型號齊全，從 DN25-DN400 口徑；? 準確度高，可達 1.0 級，重復性可達 0.15%R；
? 儀表具有本安和隔爆功能，防護等級為 Ip65；
? 具有實時數據存儲功能，可防止儀表突然掉電時數據丟失，在停電狀態下，內部數據可長期性保存；
? 可拆卸式全封閉機芯(專利號:ZL201420591807.2)結構，抗雜質能力強，精度高，壓損低、互換性好；
? 進口儀表專用精密軸承，耐磨性好，穩定程度高，同時提高了儀表的下限靈敏度，降低了始動流量；
? 具有脈沖信號、4-20mA 信號輸出，配有 Rs485(MODBUS-RTU 協議)通訊輸出，同時還有IC卡信號輸出，可與IC卡預付費系統配套使用，便于貿易結算；
技術參數
被測介質
無雜質、低粘度（運動粘度在10mm2/s以下）、無強烈腐蝕性液體
執行標準
渦輪流量傳感器（JB/T 9246-2016）
檢定規程
渦輪流量計（JJG 1037-2008）
儀表口徑及連接方式
法蘭連接
DN4-DN200
螺紋連接
DN4-DN80
夾裝連接
DN15-DN200
準確度等級
1.0級、0.5級、0.3級、0.2級（需定制）
量程比
1:10；1:15；1:20
傳感器材質
304不銹鋼、316（L）不銹鋼等
適用介質溫度
-40℃～+80℃、-40℃～+120℃或-40℃～+150℃
信號輸出功能
脈沖信號、4～20mA信號
通訊輸出功能
RS485通訊、HART協議等
工作電源
外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。
信號線接口
內螺紋M20*1.5（NPT螺紋需訂制）
防爆等級
Exd IICT6 Gb
防護等級
IP65或更高（可訂制）
流量范圍
儀表口徑
（mm）
正常流量范圍
（m3/h）
擴展流量范圍
（m3/h）
常規安裝方式及耐壓等級
訂制耐壓等級
（MPa）
DN4
0.04～0.25
0.04～0.4
螺紋安裝、6.3MPa
夾裝連接，≤42MPa
DN6
0.1～0.6
0.06～0.6
螺紋安裝、6.3MPa
DN10
0.2～1.2
0.15～1.5
螺紋安裝、6.3MPa
DN15
0.6～6
0.5～9
螺紋安裝、6.3MPa
DN20
0.8～8
0.45～9
螺紋安裝、6.3MPa
DN25
1～10
0.5～10
螺紋安裝、6.3MPa
DN32
1.5～15
0.8～15
螺紋安裝、6.3MPa
DN40
2～20
1～20
螺紋安裝、6.3MPa
DN50
4～40
2～40
法蘭安裝、4.0MPa
夾裝連接，≤26MPa
DN65
7～70
5～70
法蘭安裝、1.6MPa
DN80
10～100
7～100
法蘭安裝、1.6MPa
DN100
20～200
10～200
法蘭安裝、1.6MPa
夾裝連接，≤15MPa
DN125
25～250
13～250
法蘭安裝、1.6MPa
DN150
30～300
15～300
法蘭安裝、1.6MPa
DN200
80～800
40～800
法蘭安裝、1.6MPa
夾裝連接，≤11MPa
被測介質
無雜質、低粘度（運動粘度在10mm2/s以下）、無強烈腐蝕性液體
執行標準
渦輪流量傳感器（JB/T 9246-2016）
檢定規程
渦輪流量計（JJG 1037-2008）
儀表口徑及連接方式
法蘭連接
DN4-DN200
螺紋連接
DN4-DN80
夾裝連接
DN15-DN200
準確度等級
1.0級、0.5級、0.3級、0.2級（需定制）
量程比
1:10；1:15；1:20
傳感器材質
304不銹鋼、316（L）不銹鋼等
適用介質溫度
-40℃～+80℃、-40℃～+120℃或-40℃～+150℃
信號輸出功能
脈沖信號、4～20mA信號
通訊輸出功能
RS485通訊、HART協議等
工作電源
外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。
信號線接口
內螺紋M20*1.5（NPT螺紋需訂制）
防爆等級
Exd IICT6 Gb
防護等級
IP65或更高（可訂制）
儀表口徑
（mm）
正常流量范圍
（m3/h）
擴展流量范圍
（m3/h）
常規安裝方式及耐壓等級
訂制耐壓等級
（MPa）
DN4
0.04～0.25
0.04～0.4
螺紋安裝、6.3MPa
夾裝連接，≤42MPa
DN6
0.1～0.6
0.06～0.6
螺紋安裝、6.3MPa
DN10
0.2～1.2
0.15～1.5
螺紋安裝、6.3MPa
DN15
0.6～6
0.5～9
螺紋安裝、6.3MPa
DN20
0.8～8
0.45～9
螺紋安裝、6.3MPa
DN25
1～10
0.5～10
螺紋安裝、6.3MPa
DN32
1.5～15
0.8～15
螺紋安裝、6.3MPa
DN40
2～20
1～20
螺紋安裝、6.3MPa
DN50
4～40
2～40
法蘭安裝、4.0MPa
夾裝連接，≤26MPa
DN65
7～70
5～70
法蘭安裝、1.6MPa
DN80
10～100
7～100
法蘭安裝、1.6MPa
DN100
20～200
10～200
法蘭安裝、1.6MPa
夾裝連接，≤15MPa
DN125
25～250
13～250
法蘭安裝、1.6MPa
DN150
30～300
15～300
法蘭安裝、1.6MPa
DN200
80～800
40～800
法蘭安裝、1.6MPa
夾裝連接，≤11MPa
-
