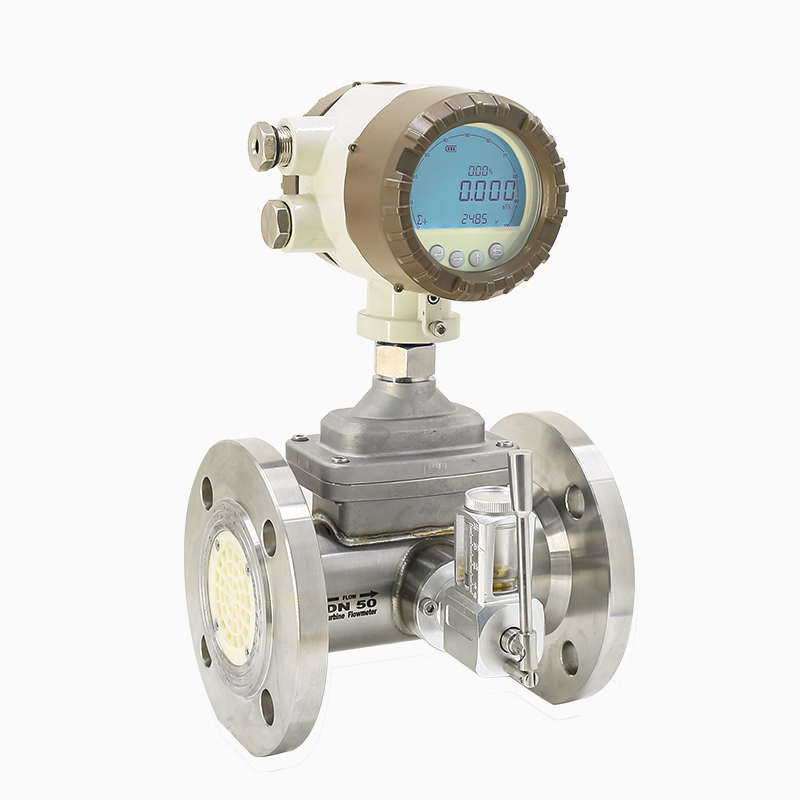

LWQ-ES型氣體渦輪流量計
適用范圍
廣泛用于石油、化工、電力、治金工業與鍋爐等燃?xì)庥嬃亢统鞘刑烊粴?、燃?xì)庹{(diào)壓站計量
及燃?xì)赓Q(mào)易計量
產品優勢
? 準確度高，可達 1.0 級;
? 重復性可達 0.15%R；
? 儀表具有本安和隔爆功能，防護等級為 IP65；
? 抗雜質能力強，精度高，壓損低、互換性好；
產品概述
LWQ-ES型智能氣體渦輪流量計集氣體渦輪流量傳感器與流量積算儀于一體，主要性能指標達到國際先進水平，是石油、化工、電力、治金工業與鍋爐等燃?xì)庥嬃亢统鞘刑烊粴?、燃?xì)庹{(diào)壓站計量及燃?xì)赓Q(mào)易計量的理想儀表。產品特點
? 計量范圍寬，產品型號齊全，從 DN25-DN400 口徑；? 準確度高，可達 1.0 級，重復性可達 0.15%R；
? 儀表具有本安和隔爆功能，防護等級為 Ip65；
? 具有實時數據存儲功能，可防止儀表突然掉電時數據丟失，在停電狀態下，內部數據可長期性保存；
? 可拆卸式全封閉機芯(專利號:ZL201420591807.2)結構，抗雜質能力強，精度高，壓損低、互換性好；
? 進口儀表專用精密軸承，耐磨性好，穩定程度高，同時提高了儀表的下限靈敏度，降低了始動流量；
? 具有脈沖信號、4-20mA 信號輸出，配有 RS485(MODBUS-RTU 協議)通訊輸出，同時還有IC卡信號輸出，可與IC卡預付費系統配套使用，便于貿易結算；
技術參數
|
被測介質 |
天然氣、丙烷、丁烷、二氧化碳、氮氣等非腐蝕性、中低流速氣體介質 |
|
執行標準 |
GB/T18940-2003《封閉管道中氣體流量的測量-渦輪流量計》 |
|
檢定規程 |
JJG 1037-2008《渦輪流量計檢定規程》 |
|
公稱通徑 |
DN25~DN400 |
|
連接方式 |
法蘭連接 |
|
準確度等級 |
1.5、1.0 |
|
量程比 |
1:10 ；1:20 ；1:30 |
|
儀表材質 |
表體：鑄鋁合金 |
|
使用條件 |
介質溫度：-30℃～+80℃ |
|
工作電源 |
A.外電源：DC 24V |
|
信號輸出 |
4-20mA輸出、RS485輸出、當量輸出 |
|
通訊輸出 |
RS485通訊 |
|
信號接線口 |
M20*1.5內螺紋（NPT螺紋需訂制） |
|
防爆等級 |
Ex ia ⅡC T4 Ga（本安型）（證書號：CE22.7257X） |
|
防護等級 |
IP65 |
流量范圍
| 公稱通徑 | 型號規格 | 量程范圍（m3/h） | 準確度等級*1 | 始動流量（m3/h） | 最大壓損（kPa） |
| DN25 | S | 4～40 | 1.5、1.0 | ≤1.3 | 1.5 |
| DN40 | S | 6～65 | ≤1.3 | 1.5 | |
| DN50 | S1 | 7～70 | ≤1.3 | 0.5 | |
| S2 | 10～100 | ≤1.6 | 1 | ||
| S3 | 16～160 | ≤2.4 | 1 | ||
| DN65 | S | 13～250 | ≤2.4 | 1 | |
| DN80 | S1 | 13～250 | ≤3.0 | 1 | |
| S2 | 20～400 | ≤5.0 | 1.5 | ||
| DN100 | S1 | 20～400 | ≤4.2 | 1 | |
| S2 | 32～650 | ≤6.7 | 1.5 | ||
| DN150 | S1 | 32～650 | ≤10.0 | 1 | |
| S2 | 50～1000 | ≤11.0 | 2 | ||
| S3 | 80～1600 | ≤12.0 | 2 | ||
| DN200 | S1 | 80～1600 | - | - | |
| S2 | 130～2500 | - | - | ||
| DN250 | S1 | 130～2500 | - | - | |
| S2 | 200～4000 | - | - | ||
| DN300 | S | 320～6500 | - | - | |
| DN350 | S | 400～8000 | - | - | |
| DN400 | S | 650～13000 | - | - |
-
