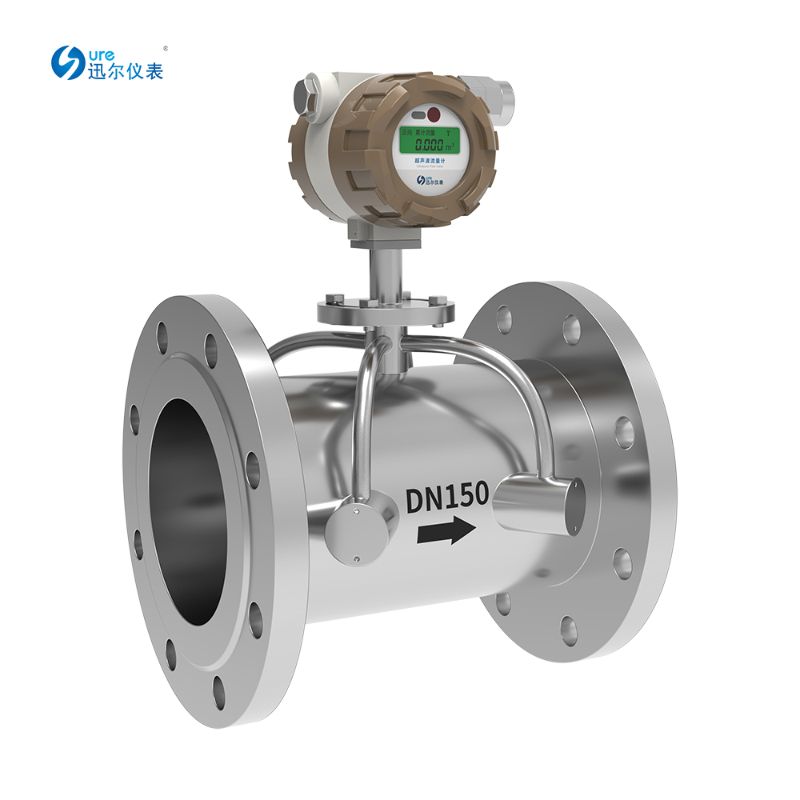

UML型超聲波流量計
適用范圍
產品優勢
● 無流動阻撓測量,無壓力損失；
● 可測量非導電性液體；
● 量程比寬，用途廣泛；
● 多種功能主機，攜帶方便
產品概述
UML系列超聲波流量計利用了低電壓，多脈沖時差原理，采用高準確度和超穩定的雙平衡信號查分發射、差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。具有穩定性好、零點漂移小、測量準確度高，量程比寬抗干擾性強等特點。 當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化成正比于液體的流速，零流量時，兩個傳感器發射和接受聲波所需的時間相同（可實際測量零流量的技術）；介質流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。其關系符合下面表達式： V=MD/sin2θ*ΔT/Tup*Tdown V：介質流速 θ：聲速與液體流動方向的夾角 M：聲束在液體的直線傳播次數 D：管道內徑 Tup：聲束在正上方的傳播時間 Tdown：聲束在逆方向上的傳播時間 ΔT：Tup-Tdown產品特點
?可做非接觸式測量?無流動阻撓測量,無壓力損失
?采用全密封換能器，保證了流量測量的準確度和穩定度
?可測量非導電性液體
?量程比寬，用途廣泛
?多種功能主機，攜帶方便
技術參數
|
產品圖片 |
|
|
|
|
|
儀表型號 |
UML-2000P |
UML-2 |
UML-3 |
UML-4 |
|
主機規格 |
便攜式 |
手持式 |
固定一體式 |
固定分體式 |
|
信號輸出 |
無 |
無 |
4～20mA |
4～20mA |
|
供電電源 |
220VAC、鋰電池 |
鋰電池 |
220VAC或+24VDC |
220VAC或+24VDC |
|
準確度等級 |
1.0 |
1.0 |
1.0 |
1.0 |
|
顯示器 |
標配 |
標配 |
標配 |
標配 |
|
累計器 |
正、負、凈累計器 |
正、負、凈累計器 |
正、負、凈累計器 |
正、負、凈累計器 |
|
中英文菜單 |
有 |
有 |
有 |
有 |
|
測量單位 |
多種可選 |
多種可選 |
多種可選 |
多種可選 |
|
打印功能 |
標配 |
無 |
無 |
無 |
|
通訊接口 |
無 |
可選RS232 |
可選RS485 |
可選RS485 |
|
選配傳感器 |
外貼式/插入式 |
外貼式/插入式 |
外貼式/插入式/管段式 |
外貼式/插入式/管段式 |
|
低流速 |
0.2m/s |
0.2m/s |
0.2m/s |
0.2m/s |
|
高流速 |
32m/s |
32m/s |
32m/s |
32m/s |
|
公稱通徑 |
DN15～DN1000 |
DN15～DN1000 |
DN15～DN1000 |
DN15～DN1000 |
|
環境溫度 |
-30℃～60℃ |
-30℃～60℃ |
-30℃～60℃ |
-30℃～60℃ |
-
