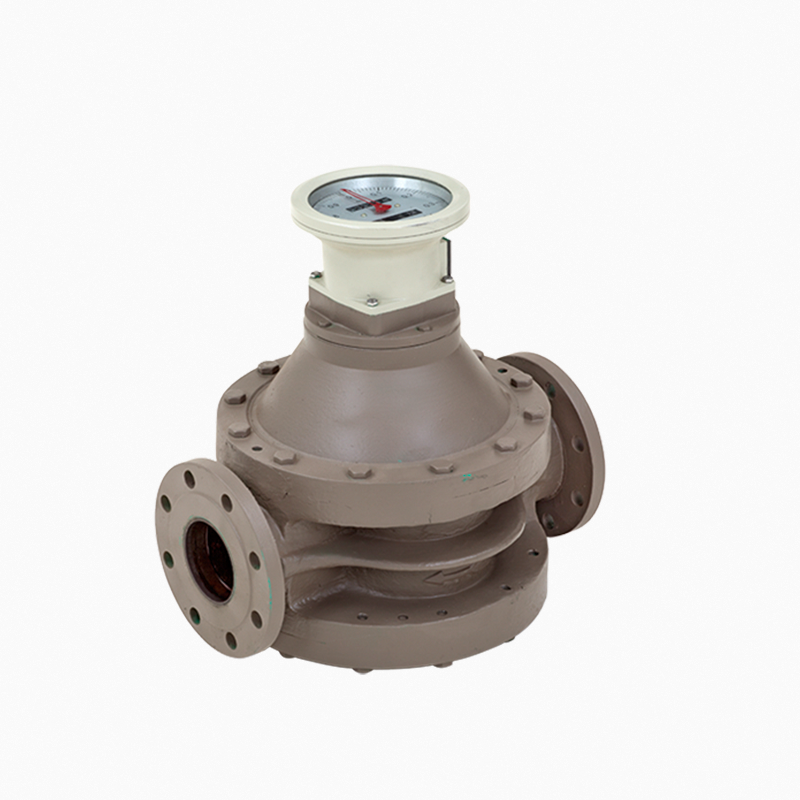

LC型橢圓齒輪流量計
適用范圍
產品優勢
● 螺旋轉子轉動均勻，震動小，壽命長；
● 結構簡單、外形尺寸小、重量輕；
● 安裝容易，表前不需要安裝直管段；
產品概述
LC系列橢圓齒輪流量計系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計?？蓮V泛用于石油、化工、醫藥衛生等部門的流量測量。產品特點
?測量準確度高、流量范圍寬、重復性好；?螺旋轉子轉動均勻，震動小，壽命長；
?結構簡單、外形尺寸小、重量輕；
?安裝容易，表前不需要安裝直管段；
| 公稱通徑 |
儀表材質 |
不同粘度下測量范圍（m3/h） |
耐壓等級MPa |
||
|
0.8～2MPa.s |
2～8MPa.s |
8～200MPa.s |
|||
|
DN15 |
鑄鐵/鑄鋼 |
0.45～1.35 |
0.36～1.35 |
0.18～1.35 |
1.6 / 6.4 |
|
DN20 |
鑄鐵/鑄鋼 |
0.9～2.7 |
0.48～2.7 |
0.36～2.7 |
1.6 / 6.4 |
|
DN25 |
鑄鐵/鑄鋼 |
1.8～5.4 |
0.96～5.4 |
0.27～5.4 |
1.6 / 6.4 |
|
DN40 |
鑄鐵/鑄鋼 |
3.6～13.5 |
2.4～13.5 |
1.8～13.5 |
1.6 / 6.4 |
|
DN50 |
鑄鐵/鑄鋼 |
5.8～21.6 |
3.6～21.6 |
2.9～21.6 |
1.6 / 6.4 |
|
DN65 |
鑄鐵 |
9.6～36 |
6～36 |
4.8～36 |
1.6 / 6.4 |
|
DN80 |
鑄鐵/鑄鋼 |
15～54 |
9.6～54 |
7.2～54 |
1.6 / 2.5 |
|
DN100 |
鑄鐵/鑄鋼 |
24～90 |
22～90 |
12～90 |
1.6 / 2.5 |
高粘度型橢圓齒輪流量計測量范圍及工作壓力
| 公稱通徑 |
儀表材質 |
測量范圍（m3/h） |
耐壓等級MPa |
|
DN10 |
鑄鐵 |
0.02～0.2 |
1.6 / 6.4 |
|
DN15 |
鑄鐵/鑄鋼 |
0.075～0.75 |
1.6 / 6.4 |
|
DN20 |
鑄鐵/鑄鋼 |
0.15～1.5 |
1.6 / 6.4 |
|
DN25 |
鑄鐵/鑄鋼 |
0.3～3 |
1.6 / 6.4 |
|
DN40 |
鑄鐵/鑄鋼 |
0.75～7.5 |
1.6 / 6.4 |
|
DN50 |
鑄鐵/鑄鋼 |
1.2～12 |
1.6 / 6.4 |
|
DN65 |
鑄鐵 |
2～20 |
1.6 / 6.4 |
|
DN80 |
鑄鐵/鑄鋼 |
3～30 |
1.6 / 6.4 |
|
DN100 |
鑄鐵/鑄鋼 |
5～50 |
1.6 / 6.4 |
|
DN150 |
鑄鐵/鑄鋼 |
9.5～95 |
1.6 / 2.5 |
|
DN200 |
鑄鐵/鑄鋼 |
17.4～174 |
1.6 / 2.5 |
|
適用條件：
|
|||
-
